在諸如汽車?yán)走_(dá)，5G蜂窩和物聯網之類的射頻（RF）應用中，電子系統對射頻源的使用正在日益增加。所有這些RF源都需要嘗試監視和控制RF功率電平，而不會造成傳輸線和負載的損失。另外，某些應用需要大功率發射機輸出，因此設計人員需要嘗試監視輸出信號，而不是直接連接敏感儀器，以避免因高信號電平而造成損壞。

　　還有其他許多挑戰：如何確定寬頻率范圍內的射頻負載（例如天線）的特性；發射機處于廣播狀態時如何監視負載變化和駐波比，以防止高反射功率和放大器損壞等。

　　僅通過將定向耦合器連接到傳輸線，即可輕松解決這些要求和挑戰。此方法可以準確地監視線路中的RF能量流，同時將功率水平降低已知的固定量。在采樣過程中，定向耦合器對干線信號的干擾最小。此外，可以將前向和反射功率分開，從而可以監控回波損耗或駐波比，從而在廣播期間提供負載變化反饋。

　　本文討論了定向耦合器的操作，并介紹了Anaren，M / A-Com和ADI公司的三種拓?fù)浣Y(jié)構和相關產品。然后，本文詳細介紹了典型的產品功能，并演示了有效的使用方法。

　　什么是定向耦合器？

　　定向耦合器是一種測量設備，可以連接到RF源和負載之間的傳輸線，例如信號發生器，矢量網絡分析儀和發射機，以測量從RF源到負載的RF功率（前向分量）。并且功率從負載反射回射頻源（反射組件）。如果測量了前向和反射分量，則可以計算總功率，負載的回波損耗和駐波比。

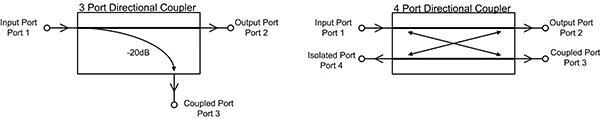

　　定向耦合器的四端口電路可以配置為三端或四端設備（圖1）。

　三端口（左）和四端口定向耦合器（右）的示意圖。 （圖片來源：Digi-Key Electronics）

　　通常，電源連接到耦合器的輸入端口，而負載連接到輸出或傳輸端口。耦合端口的輸出是衰減的正向信號。衰減值顯示在三端口設備的示意圖中。在三端口設備中，隔離端口在內部端接。在四端口設備中，端口輸出與反射信號成比例。原理圖中的箭頭指示組件路徑。例如，在四端口配置中，輸入端口指向耦合端口，表示它接收了前向分量，而輸出端口則連接到隔離端口，該隔離端口用于讀取反射信號。端口號不是標準的，并且因制造商而異。但是，每個供應商的端口命名是相對統一的。

　　耦合器是一個對稱設備，每個端口的連接是可互換的。對于三端口設備，反轉輸入和輸出端口將使端口3成為隔離端口。在四端口設備中，反轉輸入和輸出端口將互換耦合端口和隔離端口。

　　耦合器的輸出是射頻信號。耦合和隔離端口的輸出通常連接到峰值或RMS檢測器，該檢測器產生與正向和反射功率電平有關的基帶信號。定向耦合器和相關檢測器的組合構成反射計。

　　在某些情況下，兩個定向耦合器背對背連接以形成雙向定向耦合器，以最大程度地減小耦合端口和隔離端口之間的泄漏。

　　定向耦合器規格

　　定向耦合器具有幾個關鍵特性，包括帶寬，額定輸入功率，插入損耗，頻率平坦度，耦合系數，方向性，隔離度和殘余電壓駐波比（VSWR）。

　　帶寬：耦合器的帶寬代表頻率范圍，以赫茲為單位。在此頻率范圍內，耦合器可以在規格范圍內工作。

　　額定輸入功率：對于連續波（CW）和脈沖輸入信號，耦合器具有以瓦特為單位的最大額定輸入功率。該值表示設備在不降低性能或造成物理?yè)p壞的情況下可以處理的最大功率。

　　插入損耗：用于描述由設備連接到主傳輸路徑引起的功率損耗，以分貝（dB）為單位。

　　頻率平坦度：頻率平坦度是指設備特定帶寬內主傳輸路徑的幅度響應變化。該值是輸入信號的頻率變化的函數，以dB為單位。

　　耦合系數：耦合系數是指當耦合器的所有端口正確端接時，耦合端口的輸入功率與輸出功率之比，以dB為單位。這是定向耦合器的主要特征之一。耦合端口的輸出與直接路徑的功率水平成正比（從輸入到輸出），并且比例系數是一個已知值。耦合端口輸出可以連接到其他儀器，例如示波器，而不會造成儀器過載的風險。

　　隔離度：當所有端口正確端接時，輸入端口與隔離端口的功率比，以dB為單位。

　　方向性：正確端接所有端口后，耦合端口與隔離端口的功率比（以dB為單位）。

　　對于三端口耦合器，通常執行兩次功率測量：一個在正常的正端接下執行，另一個在輸入和輸出端口反向連接的條件下執行。該規范用于測量前向和反射組件的分離程度；通常，方向性越大，耦合器的性能越好。方向性不能直接測量，只能通過隔離和反向隔離的測量值來計算。

　　殘余VSWR：當耦合器的所有端口正確端接時測得的駐波比。該值用于測量耦合器的固有阻抗匹配。
